閘閥根據其結構特點可分為單閘板閘閥和雙閘板閘閥。這兩種類型的閘閥在多個方面存在差異，包括結構、作用、密封性、適用場景和成本。單閘板閘閥是指在閥門內腔中只有一塊閥板，一般是剛性閘板，閘板兩端通過閥桿與手輪或電動執行機構相連。而雙閘板閘閥則是在單閘板的基礎上增加了一塊彈性閘板，并相應地增加了一套導向機構，使得閥門的密封效果更加可靠。下面我們就根據結構，密封性以及適用場所等幾個方面來具體的給大家分析一下雙閘板閘閥和單閘板閘閥區別

一、結構差異：復雜度與設計要求

1，單閘板閘閥：單閘板閘閥的結構相對簡單，通常由一個單一的閘板構成。這種設計使得單閘板閘閥在制造和維護上更為便捷，但其楔角的加工精度要求較高，易發生卡緊或擦傷現象。

2. 雙閘板閘閥：相較于單閘板閘閥，雙閘板閘閥的結構更復雜，包含兩個平行的閘板。這種設計減少了對楔角精度的要求，降低了因溫度變化引起的楔死現象的風險。雙閘板的設計還增加了彈性補償功能，提高了閥門的密封性能。

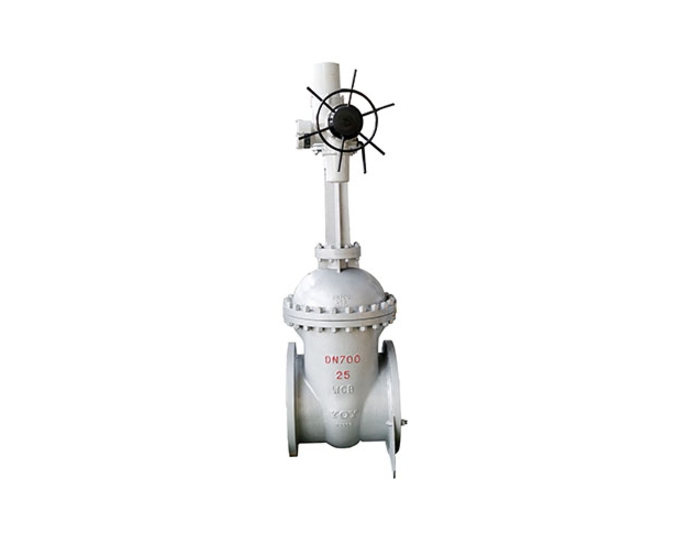

雙閘板閘閥

 二、作用與密封性：性能表現對比

1，單閘板閘閥：主要通過強制密封實現關閉狀態，適用于工作面較窄或較深的工況。然而，由于其密封面角度的精度要求高，加工和維修相對困難，且在高溫高壓環境下可能出現楔住現象。

2. 雙閘板閘閥：利用力平衡和互補償作用實現關閉，特別適合需要嚴格密封性的場合，如供熱管網和化工管道。雙閘板的設計不僅提高了密封性，還允許通過加墊片等方式進行磨損補償。

 三、適用場景：不同應用的選擇

1，單閘板閘閥：由于其結構簡單、操作方便，適用于對介質要求不太嚴格的場合，如一般流體的截斷。

2. 雙閘板閘閥：適用于高溫高壓以及腐蝕性介質的環境，例如石油化工、火力發電等行業的嚴苛工況。

以上就是雙閘板閘閥和單閘板閘閥區別的具體介紹，本文由良工閥門小編整理發布。
